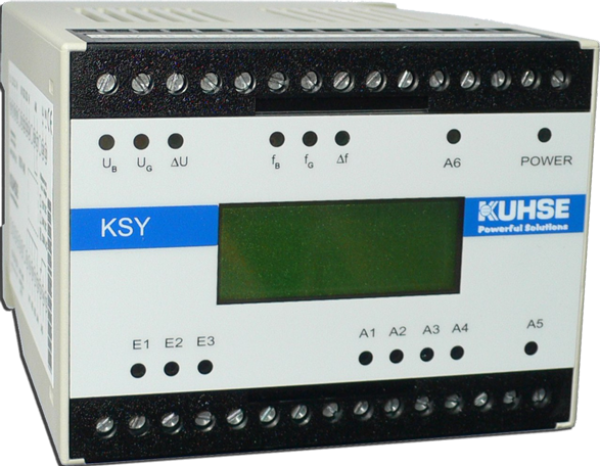

Synchronisiergerät KSY 300

Das Synchronisiergerät KSY 300 führt Spannung und Frequenz eines Generators dem Netz nach, um bei minimaler Frequenz- und Spannungsdifferenz und bei gleicher Phasenlage den Generator dem Netz zuzuschalten. Das KSY 300 überwacht abhängig von der Konfiguration Drehrichtung, Spannungsdifferenz und Asymmetrie. Die Spannungsmessung erfolgt je nach Parametrierung als Einleitermessung, Dreileitermessung ohne Neutralleiter oder Dreileitermessung mit Neutralleiter. Die Frequenzmessung beider Spannungen erfolgt grundsätzlich auf L1. Im Inselbetrieb werden  die Sollfrequenz und die Sollspannung intern vom Gerät vorgegeben.

Das KSY 300 bietet - mittels entsprechender Parametrierung - die Option zur Überwachung des Netzes auf Nennspannung und Frequenz gemäß DIN VDE-AR-N-4105:2011-08.

Das KSY 300 erlaubt die Zusammenschaltung von bis zu vier Parallelschaltstellen. Für jede Schaltstelle können eigene Parameter eingestellt werden.

Konfiguration

Die komfortable Konfiguration aller Einstellungen des KSY 300 erfolgt mithilfe der kostenlosen Parametrier-Software ´KuPa010‘. Wahlweise ist die Eingabe von Werten direkt am Gerät möglich. Die Eingabe am Gerät kann durch eine PIN geschützt werden. Am Display des Gerätes angezeigte Texte stehen standardmäßig in Deutsch und Englisch zur Verfügung (Sprachumschaltung im laufenden Betrieb möglich). Auf Kundenanforderung können alternative Sprachen eingerichtet und komfortabel über die Geräteverwaltung verfügbar gemacht werden.

Optional ist das KSY 300 mit 2 Analogausgängen 1x 0(2)...10V/0(4)...20 mA (umschaltbar) und 1 x 0(2)...10 V verfügbar.
