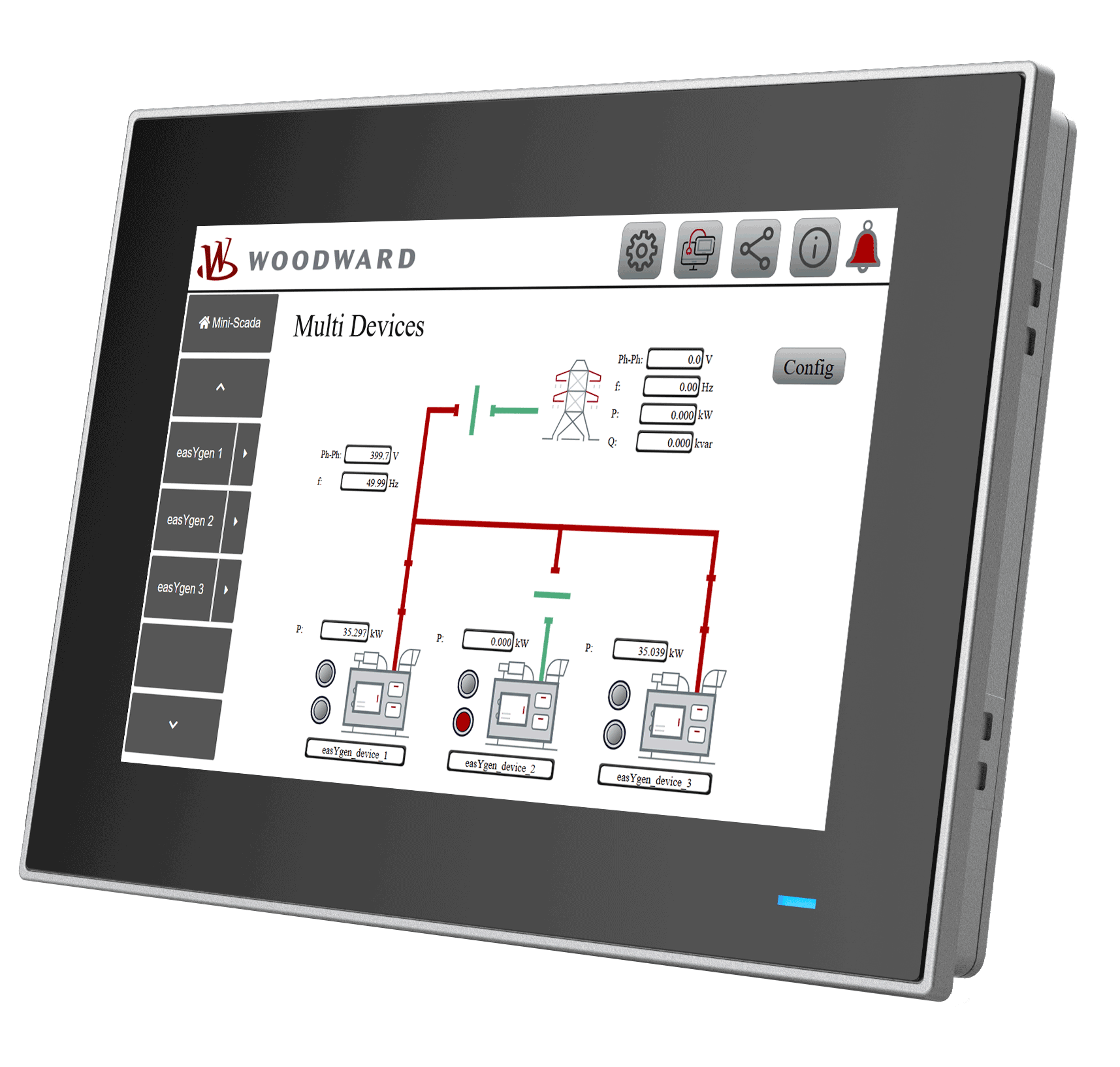

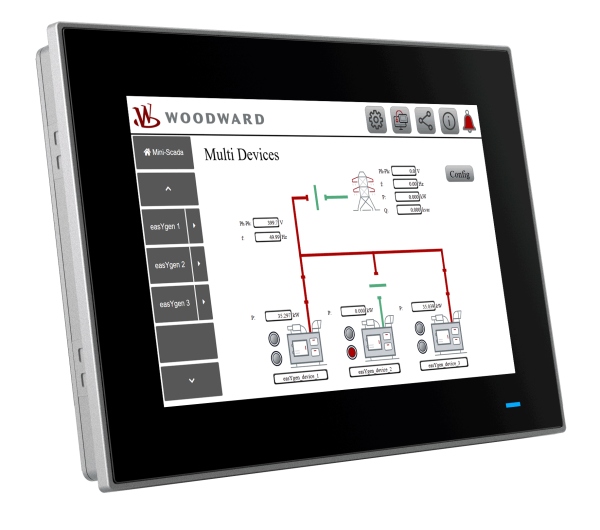

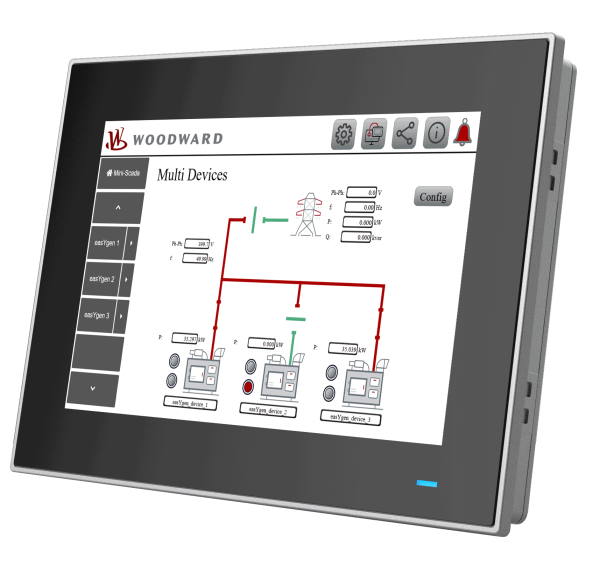

Das easYview 10-060 Touchpanel ist ein 10 Zoll Touchscreen-Fernbedien- und -Anzeigedisplay für Aggregatesteuerungen der KEA 3X0 Serie und LS-6XT Schaltersteuerungen. Das easYview 10-060 ergänzt die Rückwand montierten Steuerungen wie KEA 320 RP / KEA 350 RP / LS-6XT, die über kein eigenes Display verfügen. Es ermöglicht die Bedienung mit minimalem Verkabelungsaufwand an der Schaltschranktür, wobei alle Spannungsverbindungen größer 24V DC sicher an der Rückwand verbleiben.
Das easYview 10-060 bietet alle Bedien- und Anzeigemöglichkeiten, die von den Displayvarianten KEA 320 / KEA 350 geboten werden, auf einem Touchscreen. Diese kompakte HMI-Lösung kann mit mehreren Steuerungen egal welcher KEA 3X0-Variante verbunden werden (immer jeweils eine KEA 3X0 auswählbar und für Zugriff verfügbar).
Das easYview 10-060 stellt Schaltgeräteherstellern, Aggregatesteuerung-Lieferanten und Systemintegratoren eine gebrauchsfertige HMI-Option für jede Anwendung bereit, für die eine sichere Fernbedienung, Überwachung und Visualisierung erforderlich ist (z. B. Krankenhäuser, Rechenzentren, Bohrinseln, Gas-in-Strom-Anwendungen für Deponien oder Abwasser).
Das easYview verfügt über verschiedene Anwendungsmodi:
- Im Remote-HMI-Modus verbindet sich das easYview über eine VNC-Verbindung (via Ethernet) mit einer oder mehrerer KEA 3X0 oder LS-6XT Steuerungen und empfängt die Remote-HMI-Bildschirme der angeschlossenen Controller. Je nach Bildschirmgröße des easYview (7“, 10“ oder 15") können 1, 2 oder 4 verschiedene Remote-HMI-Bildschirme gleichzeitig angezeigt werden. Dieser Modus eignet sich für die detaillierte Anbindung an eine einzelne Steuerung und unterstützt die Fehlerbehebung, Inbetriebnahme, Parametrierung, Alarm-/Ereignisprotokollierung usw.
- Im miniSCADA-Modus verbindet sich das easYview über eine Modbus-TCP-Verbindung mit mehreren KEA 3X0- oder LS-6XT-Steuerungen und bietet eine Visualisierung auf Anlagenebene. Dieser Modus dient dazu, dass Bedienpersonal während des regulären Betriebs und der Wartung auf dem Laufenden zu halten, indem häufig auftretende/wichtige Werte meist aus der Systemperspektive visualisiert werden, ohne in Details zu gehen. Der miniSCADA-Modus verfügt zudem über eine integrierte Remote-HMI-Funktion.
- im kaskadierter Remote HMI-Modus stellt ein easYview (Master) eine Verbindung zu bis zu 5 KEA 3X0 Steuerungen (mit laufendem VNC-Server) her. Bis zu 9 easYview (Slave) können mit dem easYview (Master) verbunden werden. Die Remote-HMI-Bildschirme können auf dem Master- und den Slave-easYview HMIs identisch oder unterschiedlich sein.
